Nhận giá ngay!!

EXEET® SHINELUX | TẤM POLYCARBONATE TẢN SÁNG

EXEET® SHINELUX | TẤM POLYCARBONATE TẢN SÁNG

EXEET® SHINELUX là dòng tấm khuếch tán ánh sáng cao cấp được làm từ vật liệu Polycarbonate (PC). Đây là giải pháp đột phá cho ngành quảng cáo và chiếu sáng kiến trúc, giúp tối ưu hóa hiệu suất ánh sáng từ đèn LED và Neon, mang lại vẻ đẹp hiện đại và tinh tế cho mọi công trình.

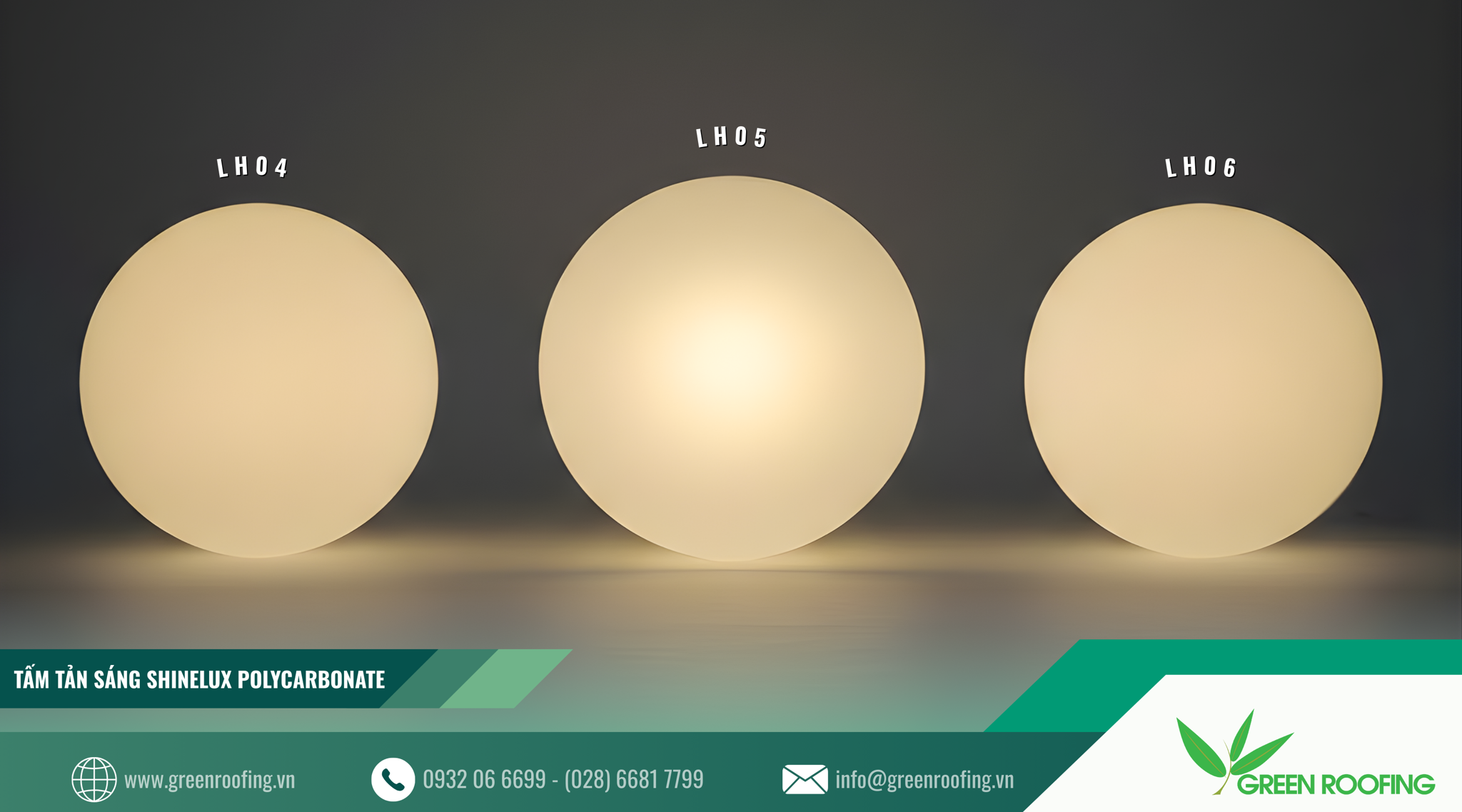

tấm tản sáng polycarbonate

Tấm tản sáng Shinelux Polycarbonate

TÍNH NĂNG VÀ LỢI ÍCH

Khuếch tán ánh sáng tối ưu: Độ sáng lớn hơn 2,2 lần so với Mica và các vật liệu thông thường nhờ công nghệ thêm tính năng khuếch tán vào lõi PC.
Xóa bỏ điểm tối: Khả năng che nguồn sáng và phân tán ánh sáng đều khắp bề mặt, và chất lượng ánh sáng mịn ngay cả trong các ứng dụng biển hiệu siêu mỏng (nhờ độ mờ cao Haze ~ 98%).
Độ bền vượt trội: Chống va đập cực tốt (đặc tính của Polycarbonate) và chịu được thời tiết khắc nghiệt, không bị ố vàng nhờ lớp chống tia cực tím (UV) lâu dài.
Tính thẩm mỹ cao: Bề mặt khuếch tán ánh sáng mịn, mềm mại và "sạch", không bị lóa, tạo cảm giác sang trọng cho bảng hiệu và hộp đèn LED.
Dễ dàng gia công: Khả năng in ấn tuyệt vời và độ bền màu cao theo thời gian.

CÁC MẪU SẢN PHẨM

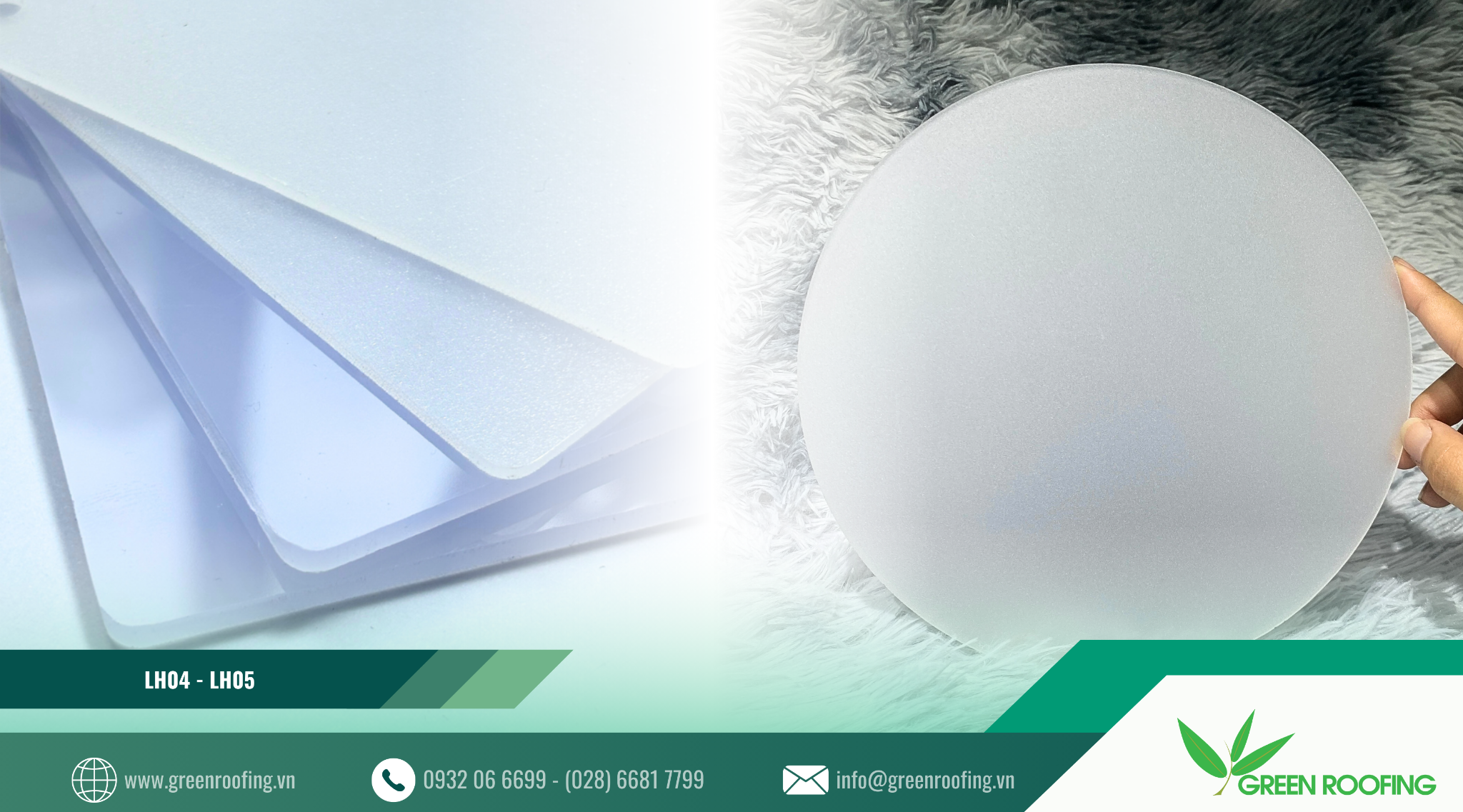

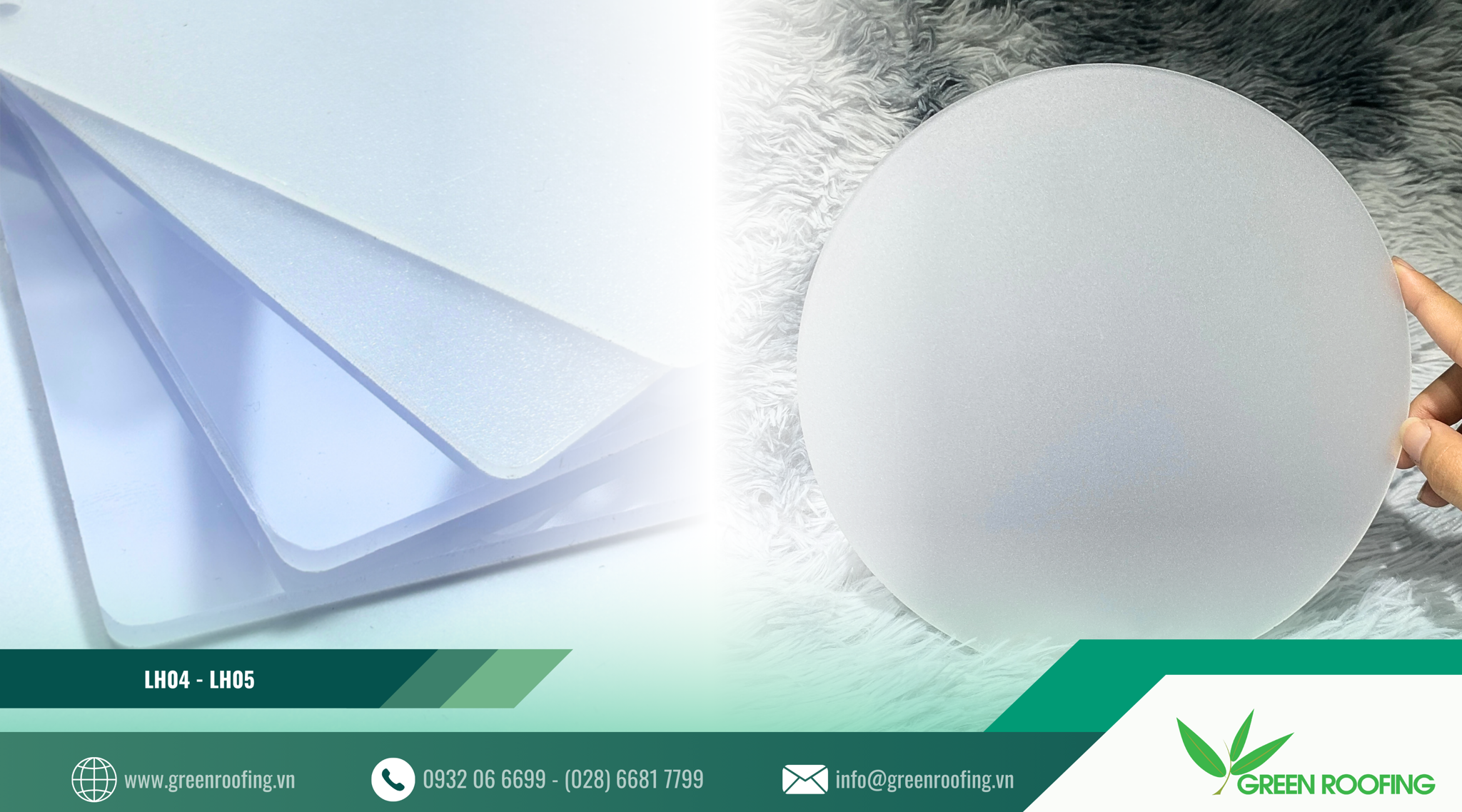

tấm tản sáng polycarbonate LH04- LH05

LH04 (sản phẩm Polycarbonate):

LH04 chủ yếu được sử dụng cho ứng dụng bảng hiệu, trang trí cửa hàng, chữ LOGO quảng cáo và Nội thất. Dòng LH04 được phân loại giữa hai loại, loại đánh bóng (LH04) và loại sần/nhám một mặt (LH04E).

Ứng dụng: Bảng quảng cáo, trang trí cửa hàng, chữ, logo quảng cáo.

Độ truyền tải ánh sáng: 42.8% (ASTM D1003).

Số liệu kỹ thuật:

Cấu trúc	Phương thức kiểm tra	Đơn vị	Giá trị
Độ truyền tải ánh sáng	ASTM D1003	%	42.8
Độ hấp thụ nước	ASTM D570	%	0.11
Sức mạnh năng suất bền kéo	ASTM D638	MPa	67.8
Sức bền linh hoạt	ASTM D790	MPa	105
Mô đun kéo	ASTM D638	GPa	2.31
Mô đun uốn	ASTM D790	GPa	2.74
Độ bền va đập ở 38mm	ASTM D256	J/m	731.9 (P)
Độ cứng Rockwell (HRR)-SCALE	ASTM D785	-	118
Nhiệt độ biến dạng @ 1.80MPa	KS M ISO 75-2	℃	138
Sự giãn nở do nhiệt (chiều rộng) (130 ± 2℃ x 30 min)	KS M 3501:2004	%	-0.1
Sự giãn nở do nhiệt (chiều dài) (130 ± 2℃ x 30 min)	KS M 3501:2004	%	-0.2
Độ nhám bề mặt (EMBO)	UVL94V	V2	V2

LH05 (sản phẩm Polycarbonate):

Mẫu LH05 chủ yếu được sử dụng cho ứng dụng đèn LED chiếu sáng và nội thất. Với độ truyền ánh sáng, dòng LH05 được phân ra ba loại.

LH0545 - LH0545 có độ truyền sáng 45.9% và phân loại ra 2 loại, LH0545E là dạng mặt nhám một mặt và LH055B là dạng mặt nhám hai mặt.
LH0555 - LH0555 có độ truyền sáng 55.9% và được phân ra 2 loại, LH0545E là dạng mặt nhám một mặt và LH055B là dạng mặt nhám hai mặt.
LH0570 - LH0570 có độ truyền sáng 70.1% và được phân ra 2 loại, LH545E là dạng mặt nhám một mặt và LH055B là dạng mặt nhám hai mặt.

Phân loại theo độ tản sáng truyền qua tấm: LH0545 (70%), LH0555 (78%), LH0570 (85%).

Ứng dụng đặc trưng: Ánh sáng văn phòng, đèn LED gia dụng, ánh sáng nội thất.

Cấu trúc:

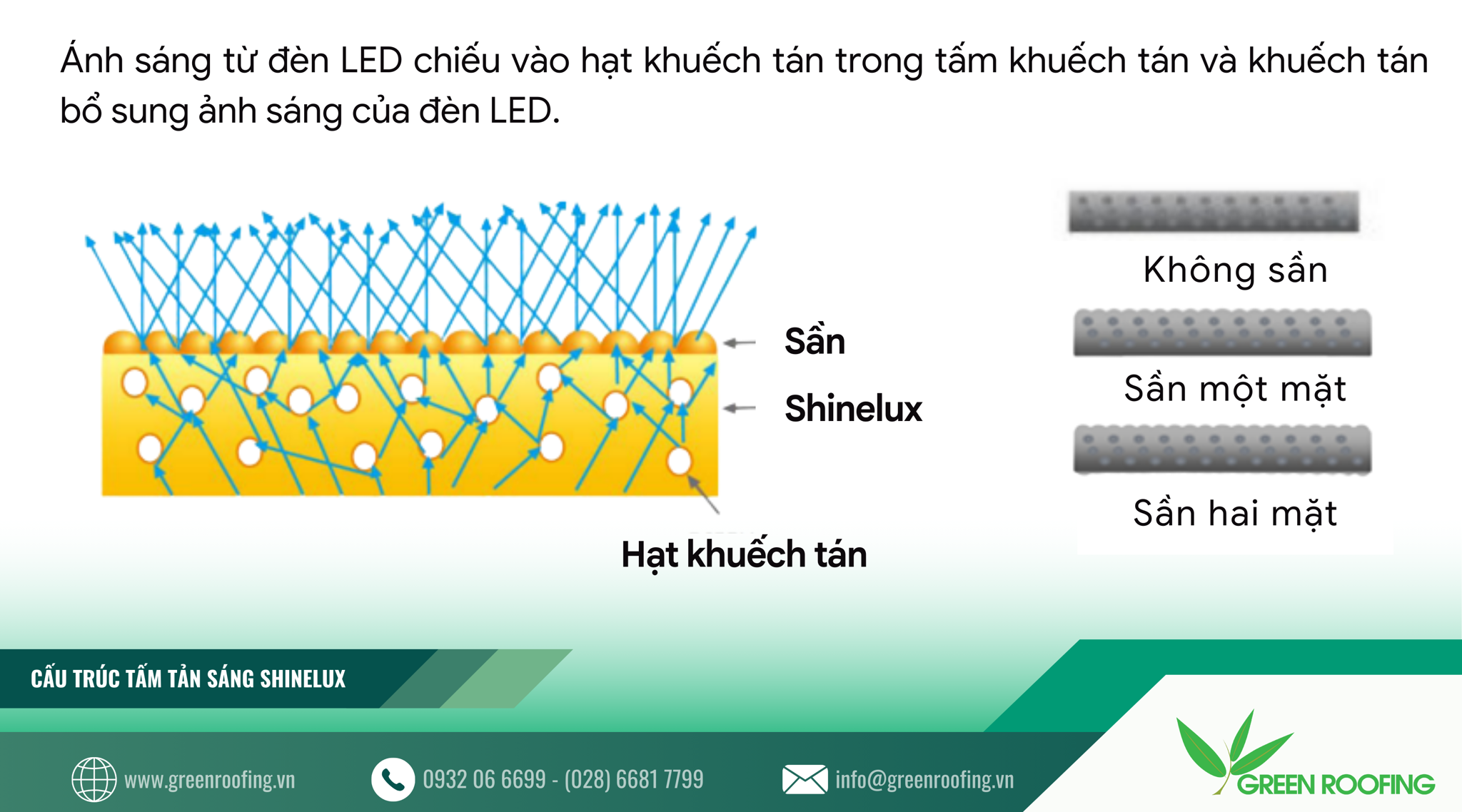

Cấu trúc tấm tản sáng polycarbonate

Công nghệ Luminance Transmission - Sáng đều mọi góc nhìn" Khác với các tấm tản sáng thông thường gây hiện tượng lốm đốm bóng LED, tấm Shinelux từ Hàn Quốc sở hữu chỉ số truyền sáng bề mặt tối ưu. Ánh sáng được lọc qua lớp hạt tán xạ nano, kết hợp với lớp sần đặc biệt của Shinelux biến những điểm sáng LED gay gắt thành một dải sáng mịn màng, đồng nhất, giúp biển hiệu, ánh sáng LED của bạn nổi bật và đẳng cấp hơn gấp 2 lần.

Số liệu kỹ thuật:

Cấu trúc	Phương thức kiểm tra	Đơn vị	Giá trị
Độ truyền tải ánh sáng	ASTM D1003	%	45.3
Độ hấp thụ nước	ASTM D570	%	0.11
Sức mạnh năng suất bền kéo	ASTM D638	MPa	65.3
Sức bền linh hoạt	ASTM D790	MPa	106
Mô đun kéo	ASTM D638	GPa	2.0
Mô đun uốn	ASTM D790	GPa	2.54
Độ bền va đập ở 38mm	ASTM D256	J/m	720.3 (P)
Độ cứng Rockwell (HRR)-SCALE	ASTM D785	-	120
Nhiệt độ biến dạng @ 1.80MPa	KS M ISO 75-2	℃	138
Sự giãn nở do nhiệt (chiều rộng) (130 ± 2℃ x 30 min)	KS M 3501:2004	%	-0.2
Sự giãn nở do nhiệt (chiều dài) (130 ± 2℃ x 30 min)	KS M 3501:2004	%	-0.3
Độ nhám bề mặt (EMBO)	UVL94V	V2	V2

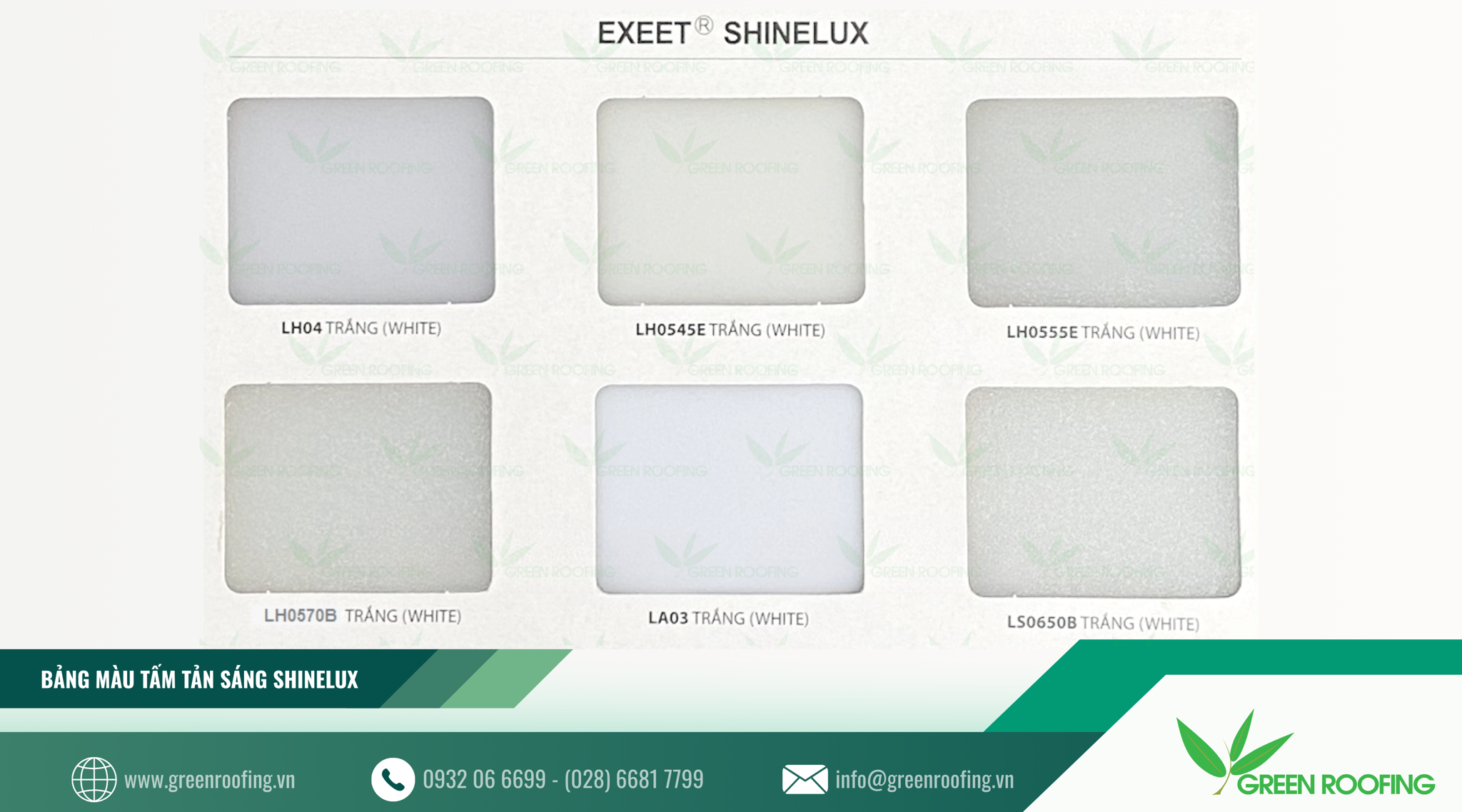

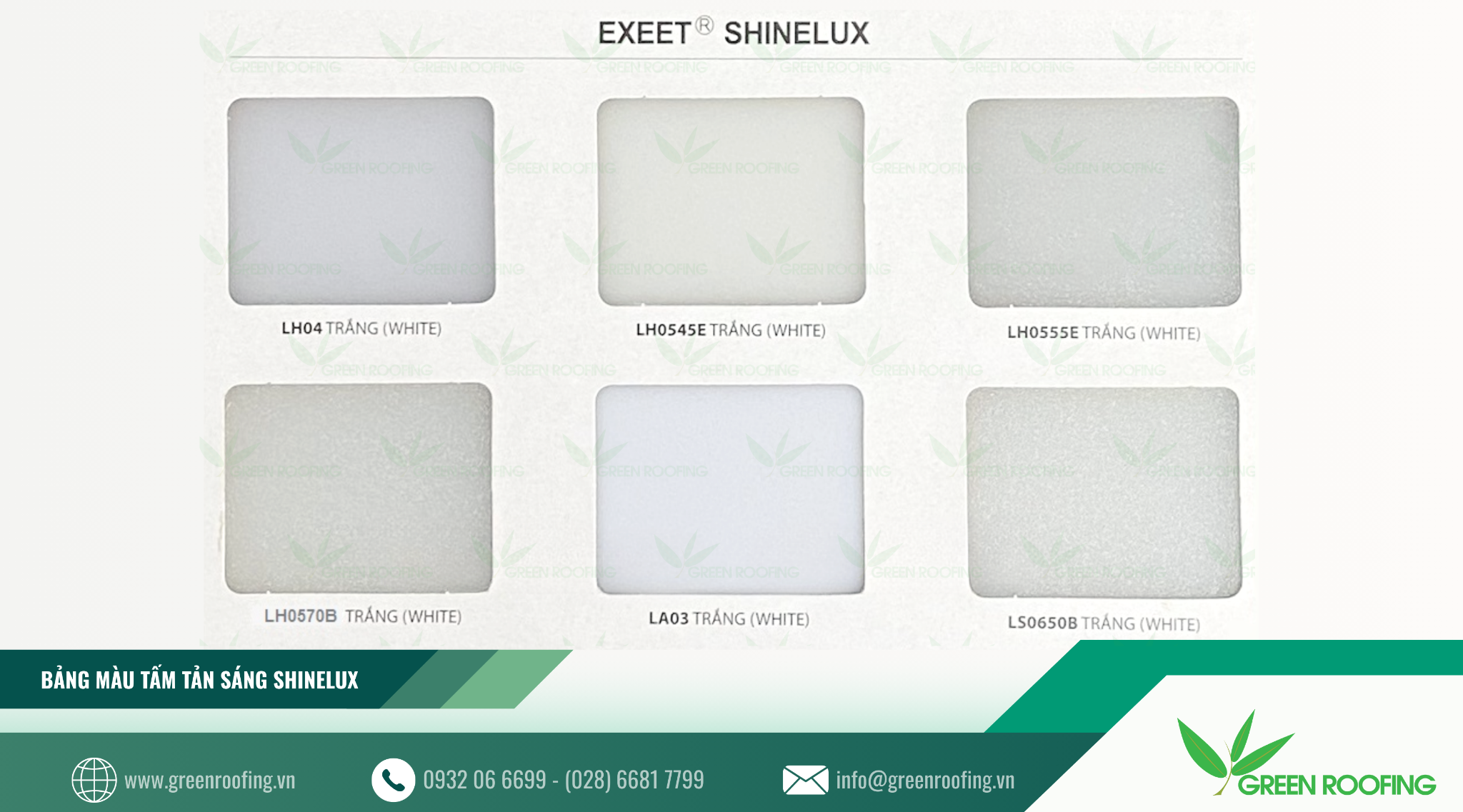

Các mẫu tản sáng polycarbonate

Các mẫu tản sáng Polycarbonate Green Roofing

THÔNG SỐ KỸ THUẬT

Đặc tính	Thông số / Giá trị	Tiêu chuẩn kiểm tra
Độ truyền sáng (Light Transmission)	40% - 80% (Tùy dòng)	ASTM D1003
Độ phát sáng (Luminance)	Hiệu suất cao hơn 2.2 lần	KSA 0074
Độ bền va đập (Impact Strength)	Gấp 250 lần kính	ASTM D256
Khả năng chịu nhiệt	138^oC	ASTM 648-07
Độ nhám bề mặt	EMBO (Tán xạ bề mặt)	-
Chống cháy	V2	UL94
Độ dày tiêu chuẩn	1mm, 1.2mm, 1.5mm, 1.8mm,2.0mm, 2.8mm, 3.0mm, 4.5mm (Tùy chỉnh)	-

Ứng dụng	Vật liệu	Mã sản phẩm		Độ truyền sáng		Sự khác biệt màu sắc			Độ vàng hoá
Ứng dụng	Vật liệu	Mã sản phẩm		Tt (5%)	Haze (%)	L*	a*	b*	TI(D)
Bảng hiệu	PC	LH04	V2	43.3	99.0	75.4	2.7	-8.0	-16.3
Bảng hiệu	PC	LH04E	V2	45.1	99.0	77.8	2.7	-7.5	-15.1
Đèn	PC	LH0545E/B	V2	45.9	99.2	74.2	0.2	1.8	9.1
		LH0555E/B		56.1	98.7	80.4	0.5	3.3	8.9
		LH0570E/B		71.2	97.5	85.2	0.4	2.5	6.7
		LH0545BF	V0	45.6	99.2	71.4	0.2	2.1	11.5
		LH0555BF		54.5	98.9	78.7	0.5	3.2	9.0
		LH0570BF		70.1	97.6	84.7	0.4	2.4	6.1
	PS	LS0650B	HB	49.8	99.1	74.5	0.78	0.62	01.08

ĐỘ TẢN SÁNG CỦA TÁC TẤM POLYCARBONATE

Ứng dụng	Vật liệu	Mã SP	Độ tản sáng
Bảng hiệu	Polycarbonate	LH04	64%
Bảng hiệu	Polycarbonate	LH04E	65%
Đèn	Polycarbonate	LH0545E/B	69%
		LH0555E/B	76%
		LH0570E/B	88%
		LH0545BF	68%
		LH0555BF	76%
		LH0570BF	88%
	PS	LS0650B	73%
