Ống dẫn sáng: giải pháp lấy sáng tự nhiên cho không gian không thể mở cửa sổ

Ống dẫn sáng là hệ thống chiếu sáng tự nhiên không dùng điện, thu ánh nắng bằng một dome trên mái và dẫn thẳng xuống trần qua ống phản quang hiệu suất cao. Chỉ cần một lỗ khoét nhỏ trên mái, bạn có một vùng sáng đều và dịu như ánh sáng ban ngày tại những nơi tưởng chừng không thể lấy sáng: lõi nhà xưởng, hành lang văn phòng, cầu thang nhà ống, tầng hầm để xe hay phòng tắm không cửa sổ.

Khác với giếng trời mở, ống dẫn sáng đưa ánh sáng vào nhưng chặn tia UV và giảm bức xạ nhiệt, nên không gây nóng, không thấm dột, không dẫn tiếng ồn từ mái xuống. Không bóng đèn, không dây điện, không chi phí vận hành.

1. Vấn đề rất Việt Nam: nhà thì có mái, nhưng ánh sáng không xuống được

Ai từng sống trong nhà ống đều hiểu nghịch lý này. Nhà ống là kiểu nhà đặc trưng của đô thị Việt Nam, mặt tiền hẹp và nhiều tầng, phát triển mạnh do quỹ đất hạn chế và cách tính thuế theo chiều ngang mặt tiền. Nhiều căn có ba mặt giáp công trình khác, không trổ được một ô cửa sổ nào. Kết quả là giữa ban ngày vẫn phải bật đèn ở bếp, cầu thang, phòng tắm và các phòng phía sau.

Giải pháp quen thuộc lâu nay là giếng trời. Nhưng giếng trời có cái giá của nó. Nếu bố trí không hợp lý, giếng trời không những không mang lại hiệu quả mong muốn mà còn có thể làm tăng nhiệt độ trong nhà, phát sinh tiếng ồn, thấm dột hoặc ảnh hưởng đến sự riêng tư của các thành viên. Với công trình chịu nắng hướng Tây hoặc Tây Nam, việc mở giếng trời quá lớn càng dễ biến ô lấy sáng thành một cái bẫy nhiệt. Về âm thanh, bản chất giếng trời là một cái ống, vì vậy âm thanh truyền trong giếng trời rất vang và rõ.

Ở quy mô công nghiệp, bài toán đổi dạng nhưng cùng bản chất. Nhà xưởng mái tôn rộng hàng nghìn mét vuông có vùng lõi cách xa tường bao, ánh sáng bên ngoài không tới được. Giải pháp phổ biến là thay một số tấm tôn bằng tấm lấy sáng, nhưng tấm polycarbonate thông thường dễ bị ố vàng và lão hóa khi tiếp xúc với ánh nắng gay gắt, kéo theo lượng sáng giảm dần sau vài mùa kèm hấp nhiệt trực tiếp xuống khu vực bên dưới.

Ống dẫn sáng giải bài toán này theo cách khác: tách riêng việc lấy sáng ra khỏi việc mở lỗ lớn trên mái.

2. Ống dẫn sáng hoạt động như thế nào

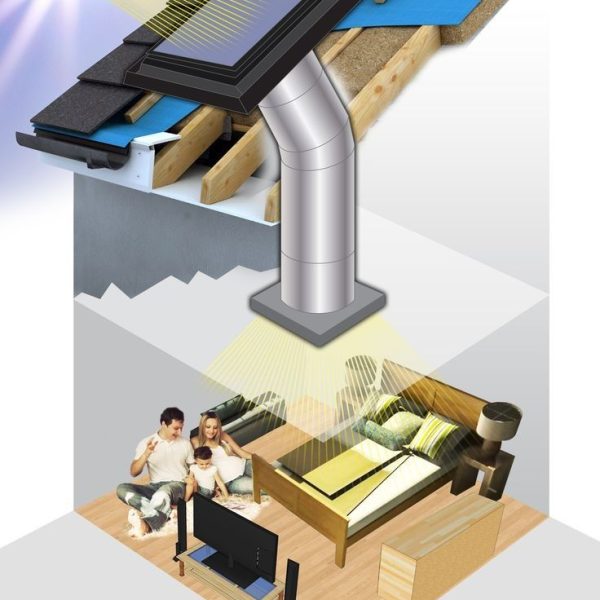

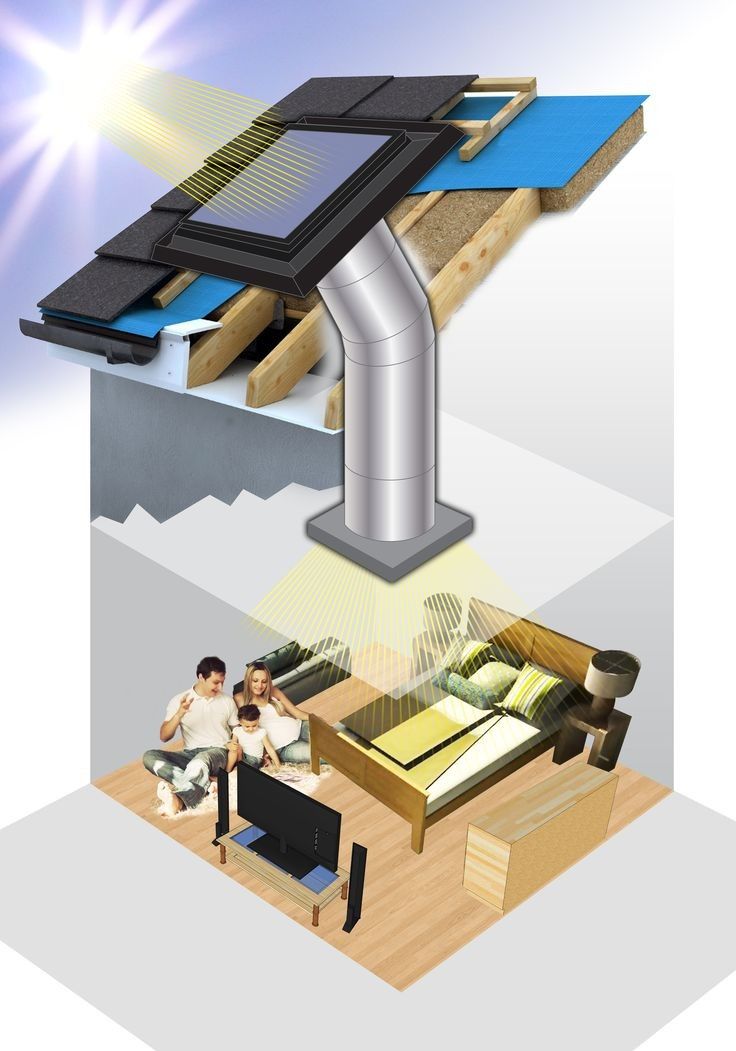

Nguyên lý rất gọn. Dome trên mái thu ánh nắng và định hướng xuống ống. Bên trong ống, tia sáng phản xạ liên tục trên bề mặt gương với tổn hao cực thấp, đi qua các đoạn co góc nếu cần tránh kết cấu, rồi thoát ra ngoài qua tấm khuếch tán âm trần.

Ống dẫn sáng chỉ cần một lỗ khoét trên mái nhỏ hơn nhiều so với giếng trời thông thường, và nhờ ống phản quang hiệu suất cao, nó đưa được ánh sáng ban ngày vào sâu bên trong công trình, xa khỏi lớp vỏ bao che. Toàn bộ chuỗi này không dùng điện, không có bộ phận chuyển động và không sinh nhiệt.

Một điểm cần làm rõ vì thị trường hay nhầm: ống dẫn sáng không phải đèn năng lượng mặt trời. Không có tấm pin, không có bộ lưu điện, không chuyển quang năng thành điện năng rồi thắp bóng LED. Đây là hệ thống truyền ánh sáng vật lý trực tiếp. Chính vì vậy hiệu suất không suy giảm theo tuổi thọ pin và không có linh kiện điện tử để hỏng.

3. Cấu tạo một bộ ống dẫn sáng

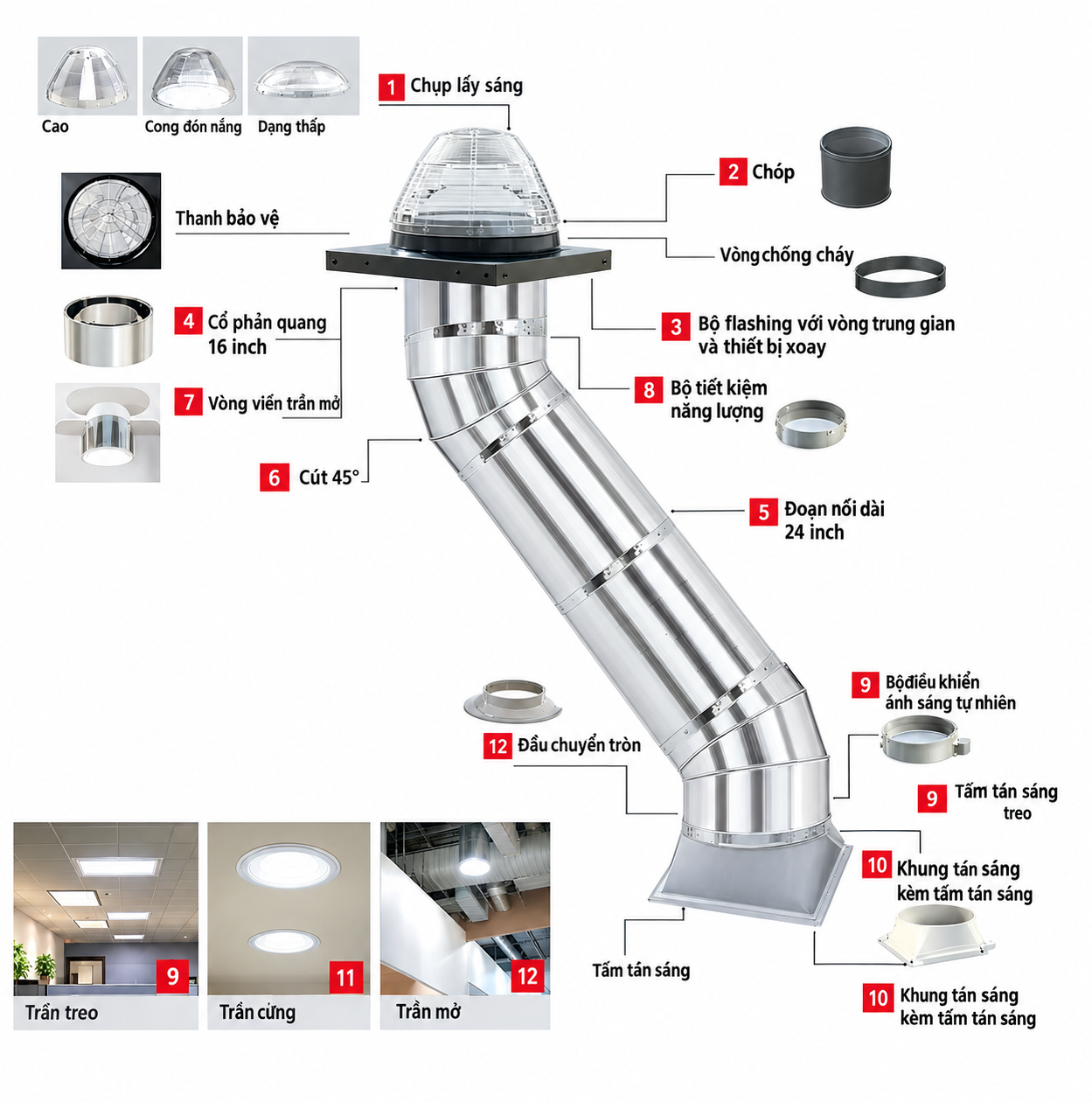

Một bộ ống dẫn sáng cơ bản gồm ba phần chính là vòm lấy sáng, ống truyền sáng và tấm khuếch tán ánh sáng, cộng thêm nhóm linh kiện lắp ráp.

• Dome thu sáng. Vòm trong suốt bằng acrylic hoặc polycarbonate chống tia UV, lắp nổi trên mái. Đây là nắp chụp chịu được thời tiết, có nhiệm vụ thu ánh sáng mặt trời từ nhiều góc chiếu khác nhau. Dạng vòm cho phép thu cả nắng góc thấp lúc sáng sớm và chiều muộn. Đây là chi tiết chịu toàn bộ nắng mưa, nên độ bền vật liệu quyết định tuổi thọ hệ thống.
• Ống truyền sáng. Đây là bộ phận quyết định chênh lệch hiệu suất giữa các thương hiệu. Trong các đoạn ống dài, gấp khúc hoặc uốn cong, một phần cường độ sáng sẽ bị thất thoát, nên độ phản xạ cao của lớp lót bên trong là yếu tố then chốt; các nhà sản xuất công bố độ phản xạ trong dải ánh sáng nhìn thấy đạt tới gần 99,5%. Các dòng đầu bảng quốc tế công bố mức 99,7%, còn hệ thống thương mại phổ thông dẫn được khoảng 99% lượng tia sáng. Chênh lệch nghe nhỏ nhưng tích lũy qua hàng chục lần phản xạ trong một ống dài sẽ tạo khác biệt rõ ở đầu ra. Ống có thể uốn và bẻ góc để đi vòng theo kết cấu công trình, tránh vì kèo, xà gồ, ống gió hoặc dầm bê tông. Light tube +3
• Tấm khuếch tán. Đĩa tán sáng âm trần, trải đều ánh sáng ra toàn phòng thay vì tạo một vệt nắng gắt trên sàn. Có tùy chọn tròn hoặc vuông để đồng bộ với hệ trần hiện hữu.
• Phụ kiện. Chân đế chống thấm theo từng loại mái, gioăng làm kín, khung ốp trần, tùy chọn tấm cách nhiệt và module đèn LED tích hợp cho nhu cầu chiếu sáng ban đêm.

4. Thông số kỹ thuật tham khảo

Các con số trên là mặt bằng chung của dòng ống dẫn sáng trên thị trường quốc tế. Cấu hình cuối cùng do kỹ thuật Green Roofing chốt sau khi khảo sát chiều cao mái, kết cấu trần và yêu cầu độ rọi của từng khu vực.

5. So sánh ba giải pháp lấy sáng phổ biến

Ba giải pháp không loại trừ nhau. Trong nhiều dự án nhà xưởng, phương án tối ưu là kết hợp tấm lấy sáng cho vùng mái trống và ống dẫn sáng cho khu vực có trần kỹ thuật hoặc văn phòng trong xưởng.

6. Ứng dụng theo từng loại công trình

• Nhà xưởng, kho và trung tâm phân phối. Khu vực lõi xưởng cách xa tường bao là nơi tốn điện chiếu sáng nhiều nhất và cũng là nơi cửa mái khó với tới. Bố trí ống dẫn sáng theo lưới trên mái giúp nâng độ rọi tại vị trí thao tác, giảm giờ chạy đèn ban ngày và cải thiện an toàn lao động ở lối đi, khu vực xe nâng.
• Văn phòng và tòa nhà thương mại. Dẫn sáng vào vùng lõi không có cửa sổ, hành lang, phòng họp giữa sàn, khu vực thang bộ, tạo cảm giác không gian mở rộng hơn thực tế.
• Trung tâm thương mại và siêu thị. Giảm phụ tải chiếu sáng ban ngày trên diện tích sàn lớn, đồng thời làm màu sắc hàng hóa hiển thị trung thực hơn dưới ánh sáng tự nhiên.
• Trường học. Phòng học và thư viện có ánh sáng tự nhiên được ghi nhận cải thiện mức độ tập trung và tinh thần của học sinh, giáo viên.
• Nhà ở, nhà phố, quán cà phê. Cầu thang, phòng tắm, bếp phía sau, tầng lửng, phòng ngủ giáp tường nhà bên, tầng hầm để xe. Đây là nhóm ứng dụng có tỷ lệ chốt cao nhất ở đô thị vì giải quyết đúng đặc thù nhà ống.
• 7. Cách dùng và lưu ý triển khai

Hệ thống vận hành hoàn toàn thụ động, không có công tắc, không cần thao tác. Ánh sáng thay đổi theo cường độ nắng ngoài trời, mạnh nhất trong khoảng 9 giờ đến 15 giờ.

• Bố trí. Nguyên tắc là đặt ống tại tâm khu vực cần sáng, giữ khoảng cách hợp lý với tường để tránh vệt sáng lệch. Với nhà xưởng, kỹ thuật tính mật độ theo diện tích phủ của từng cỡ ống. Với nhà ở, ưu tiên trục cầu thang hoặc hành lang giữa vì đó là điểm tối nhất của nhà ống.
• Thi công. Lỗ khoét nhỏ nên thường không phải can thiệp kết cấu chịu lực. Với hệ thống dân dụng tiêu chuẩn, thời gian lắp một bộ tính bằng giờ chứ không phải ngày, và không cần cải tạo lớn. Khâu quan trọng nhất là xử lý chống thấm tại điểm xuyên mái, và đây chính là chỗ nhiều đơn vị bán thiết bị rời để lại hậu quả cho chủ nhà.
• Bảo trì. Chỉ cần vệ sinh bề mặt dome định kỳ một đến hai lần mỗi năm để tránh bụi bám làm giảm lượng sáng. Không có bóng đèn để thay, không có motor để hỏng.

8. Bốn tiêu chí nên hỏi trước khi chọn nhà cung cấp

Thị trường Việt Nam hiện có ba nhóm nguồn hàng: thương hiệu châu Âu và Mỹ với hiệu suất công bố cao nhất, hàng nhập theo lô từ Trung Quốc thường yêu cầu số lượng tối thiểu khoảng 10 bộ và thời gian giao hàng khoảng ba tuần, và hàng gia công trong nước. Chênh lệch chất lượng nằm ở bốn chỗ.

1. Độ phản xạ của ống. Phải yêu cầu bằng văn bản. Ống dài trên 5m mà độ phản xạ thấp sẽ cho ánh sáng yếu hơn kỳ vọng rất nhiều.
2. Khả năng chống UV của dome. Dome không đạt chuẩn sẽ ngả màu và giòn sau vài năm dưới nắng Việt Nam.
3. Giải pháp chân đế theo từng loại mái. Mái tôn sóng vuông, mái panel và mái bê tông cần ba kiểu chân đế khác nhau. Dùng sai là thấm.
4. Năng lực tính toán bố trí. Bán bao nhiêu bộ không quan trọng bằng đặt ở đâu và cách nhau bao xa. Đơn vị báo giá ngay mà không khảo sát là dấu hiệu nên cân nhắc.

9. Giá trị pháp lý và hồ sơ công trình xanh

QCVN 09:2017/BXD quy định các phòng làm việc, phòng học, phòng đọc thư viện có chiếu sáng tự nhiên phải có giải pháp điều chỉnh chiếu sáng nhân tạo, đồng thời khống chế mật độ công suất chiếu sáng LPD không vượt mức tối đa cho phép. Tăng tỷ lệ chiếu sáng tự nhiên là cách trực tiếp để hạ LPD thực tế của công trình. Việc áp dụng quy chuẩn này được kỳ vọng mang lại mức tiết kiệm năng lượng đáng kể, từ 10% đến 25%.

Với dự án theo đuổi chứng chỉ xanh, giải pháp đóng góp vào nhóm tiêu chí hiệu quả năng lượng của LEED và LOTUS, cũng như nhóm tiết kiệm năng lượng của EDGE. Với nhà máy nằm trong chuỗi cung ứng xuất khẩu, đây là hạng mục dễ ghi nhận trong báo cáo ESG vì lượng điện tiết kiệm được đo đếm rõ ràng.

10. Vì sao chọn Green Roofing

Green Roofing không bán thiết bị rời rồi để khách tự lo phần khó. Quy trình gồm khảo sát hiện trạng mái và trần, tính toán số lượng cùng vị trí theo yêu cầu độ rọi từng khu vực, thi công lắp đặt kèm xử lý chống thấm điểm xuyên mái, nghiệm thu và bàn giao đúng tiến độ.

Sản phẩm đạt tiêu chuẩn châu Âu. Đội ngũ kỹ thuật có kinh nghiệm triển khai trên mái tôn công nghiệp, mái panel cách nhiệt và mái bê tông dân dụng. Chúng tôi tư vấn thẳng thắn: nếu vị trí của bạn phù hợp với tấm lấy sáng hơn là ống dẫn sáng, chúng tôi sẽ nói rõ điều đó.

Liên hệ khảo sát miễn phí: 028 668 17799 hoặc 0932 066 699
info@greenroofing.vn | www.greenroofing.vn

Câu hỏi thường gặp

Ống dẫn sáng có bị nóng như giếng trời không?
Không. Dome chặn tia cực tím và giảm bức xạ hồng ngoại trước khi ánh sáng vào ống, nên nhiệt truyền xuống thấp hơn nhiều so với một ô giếng trời mở cùng diện tích chiếu sáng.

Ống dẫn sáng có bị thấm nước không?
Rủi ro nằm ở chân đế chứ không ở sản phẩm. Khi dùng đúng loại chân đế cho từng kiểu mái và thi công đúng kỹ thuật, điểm xuyên mái kín hoàn toàn.

Ống dẫn sáng khác gì đèn năng lượng mặt trời?
Đèn năng lượng mặt trời dùng pin để tạo điện rồi thắp LED. Ống dẫn sáng truyền trực tiếp ánh sáng mặt trời vào trong, không qua bước chuyển hóa nào, không có pin và không có bóng đèn.

Ban đêm có sáng không?
Không, trừ khi lắp thêm module đèn LED tích hợp. Hệ thống hoạt động theo nắng ngoài trời.

Ống dài tối đa bao nhiêu mét?
Tùy đường kính. Cỡ 350mm thường tới khoảng 9m, cỡ lớn hơn có thể đạt 15m trở lên. Ống càng dài và càng nhiều co góc thì lượng sáng đầu ra càng giảm.

Nhà đã xây xong có lắp được không?
Được. Lỗ khoét nhỏ nên thường không phải can thiệp kết cấu chịu lực.
